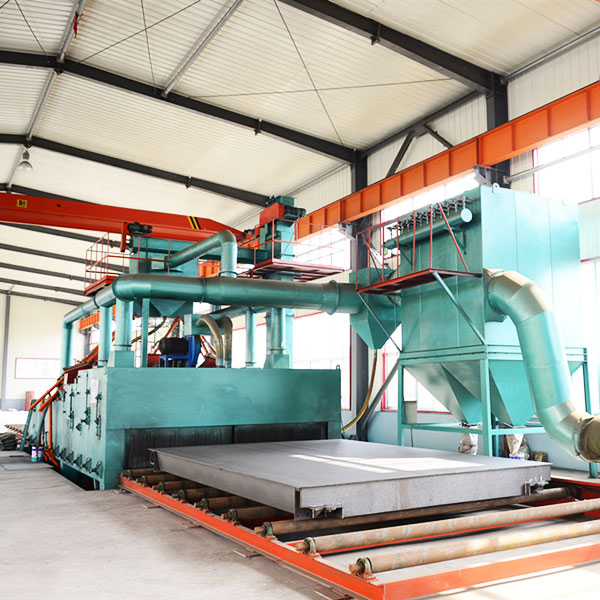

結構

該設備主要由輸入輥道、預熱室、拋丸清理室、過渡輥道、噴漆室、烘干室、輸出輥

道、除塵系統及電氣控制系統等組成。

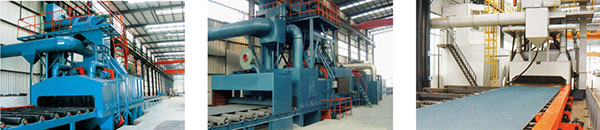

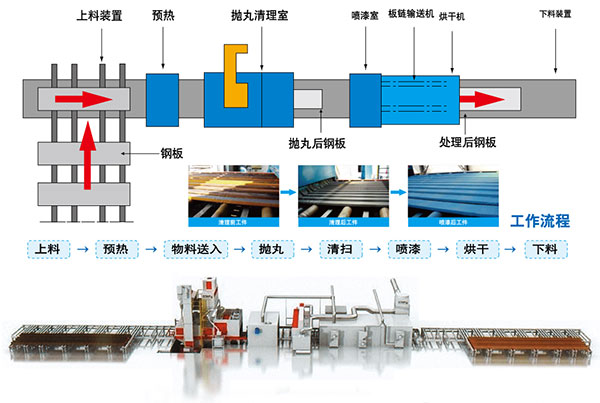

工作原理

本設備為高效率連續作業鋼材預處理生產線。鋼材通過輥道經預熱后送進拋丸清理室，

多臺不同坐標方位的高效拋丸器利用彈丸對其進行強力密集的打擊與摩擦，使其表面

上的氧化皮、銹斑及污物迅速脫落，鋼材表面得到清理和強化。在拋丸過程中，撒落

下來的丸塵混合物經室體漏斗及縱橫向螺旋輸送機匯集于提升機下部，再提升到機器

上部的分離器進行丸塵分離，分離后的彈丸落入分離器料斗中，經輸丸管道送至各拋

丸器循環使用。工作中產生的塵埃由抽風管送入除塵系統，經凈化后的潔凈空氣排放

到大氣中，顆粒狀塵埃被除塵器捕捉收集。

經拋丸后的鋼材被送入清掃室，清丸滾刷將其表面的殘留彈丸清掃干凈，再采用高壓

風機全方位尾吹，工件表面被清理得干干凈凈，具備噴漆的潔凈標準。經清理后的工

件被送入噴漆室，噴漆室內設置上下兩臺噴漆機對工件進行噴漆，噴漆過程中可通過

調整輥道運行速度、噴嘴大小和選擇工作方式來調整控制漆膜厚度。表面噴漆后的鋼

材被送入烘干室進行烘干處理。烘干室采用燃燒加熱或電加熱兩種方式。工件經烘干

室烘干后進入出料端輸送輥道，最終完成鋼材的預處理工作。

技術參數

參數/型號	Q6910	Q6920	Q6925
清理尺寸mm	12000(長)x2000(寬) 厚：6-60(鋼板) 型鋼高度：500	12000(長)x2000(寬) 厚：6-60(鋼板) 型鋼高度：400	12000(長)x2500(寬)  厚：6-25(鋼板) 型鋼高度：400
輥道運行速度m/min	1-5(變頻調速)	1-5(變頻調速)	1-5(變頻調速)
進料輥道長度mm	12000	12000	12000
有效工作寬度mm	1300	2300	2500
擺線減速機功率kw	4(進出料)	4x2臺(進出料)	5.5x2臺(進出料)
出料輥道長度mm	12000	12000	12000
升降電機功率kw	1.5	1.5	2.2
滾掃功率kw	1.5	3	3
滾掃直徑mm	Φ500	Φ900	Φ900
高壓反吹風機功率kw	7.5	15	18.5
除塵風機功率kw	15	18.5	22
拋丸器功率kw	11x1(臺)	15x6(臺)	18.5x6(臺)
拋丸量kg/min	250x4	270×6	290×6
提升機功率kw	5.5	7.5	7.5
提升量t/h	60	90	140
分離器功率kw	3	4	5.5
分離量t/n	60	90	144
縱向螺旋功率kw	4	5.5	7.5
總功率kw	86左右	153左右	189左右
外形尺寸mm	28000x5200x7700 (地面向下2200)	31000×8200×8900 (地面向下2200)	32000×8200x9000 (地面向下2550)

參數/型號	Q6930	Q6940	Q6950
清理尺寸mm	12000(長)x3000(寬)  厚：6-60(鋼板) 型鋼高度：400	12000(長)x4000(寬) 厚：6-60(鋼板) 型鋼高度：400	12000(長)x5000(寬)  厚：6-60(鋼板) 型鋼高度：400
輥道運行速度m/min	1-5(變頻調速)	1-5(變頻調速)	1-5(變頻調速)
進料輥道長度mm	12000	12000	12000
有效工作寬度mm	3300	4300	5300
擺線減速機功率kw	5.5×2臺(進出料)	5.5x3臺(進出料)	5.5x3臺(進出料)
出料輥道長度mm	12000	12000	12000
升降電機功率kw	3	3	4
滾掃功率kw	3	3	4
滾掃直徑mm	Φ900	Φ900	Φ900
高壓反吹風機功率kw	22x8(臺)	18.5+15	18.5
除塵風機功率kw	37	45	55
拋丸器功率kw	11x1(臺)	22x10(臺)	30x10(臺)
拋丸量kg/min	340x8	340x10	400x10
提升機功率kw	7.5	11	11
提升量t/h	180	225	260
分離器功率kw	5.5	7.5	11
分離量t/n	120	170	170
縱向螺旋功率kw	7.5	11	15
總功率kw	280左右	350左右	454左右
外形尺寸mm	32000×8900x9100 (地面向下2600)	33000×9200×9500  (地面向下2900)	33000×9800×9900  (地面向下2900)
